光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似論換算成原件上的應力，其精度能滿足工程設計的要求。
光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似理論換算成原件上的應力，其精度能滿足工程設計的要求。光彈性法可以測量幾何形狀與載荷條件較為復雜的構件應力，特別是可測量其它方法難以解決的應力集中及內部應力問題。因而，受到學術和工程領域的青睞。光彈性更是高等學校力學實驗教學的重要內容。

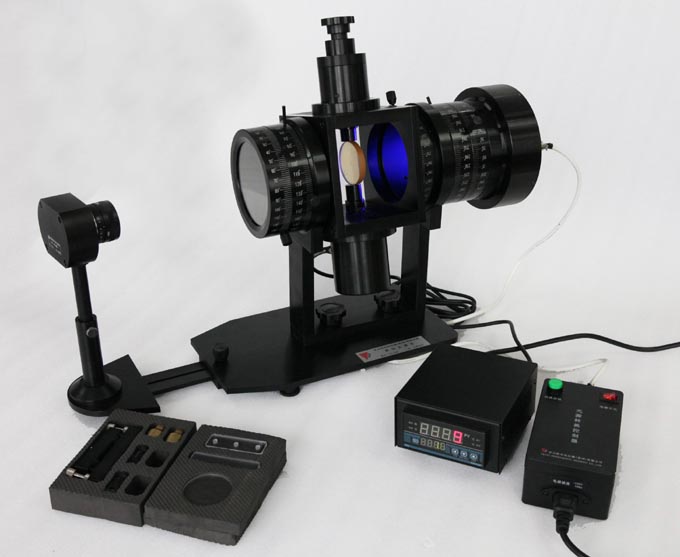

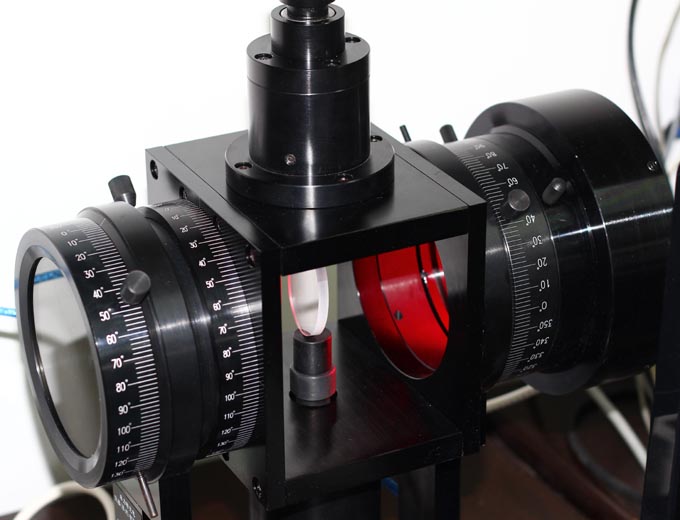

TST-1003 LED數碼光彈儀結構緊湊、操作方便，特別適用于高等學校的力學實驗教。該光彈儀采用了LED光源，能產生穩定的白光和紅、綠、藍三色漫射光源，光源與起偏鏡直接連接，阻止了其他雜光對實驗的影響，大大降低了對使用環境的要求。該光彈儀還特別注重學生動手能力的培養，合理的設計更加方便學生動手操作。學生可以自己動手進行梁彎曲實驗、孔邊應力集中系數測量、不同切口的應力集中現象等實驗分析。更有利于學生加深對材料力學教學內容的理解和領悟。
技術參數及圖例
主要技術指標：
1.通光孔徑：100mm
2.線偏振鏡有效直徑：100mm
3.1/4波片鏡有效直徑：100mm
4.載荷：0～50kg
5.光源：LED光源

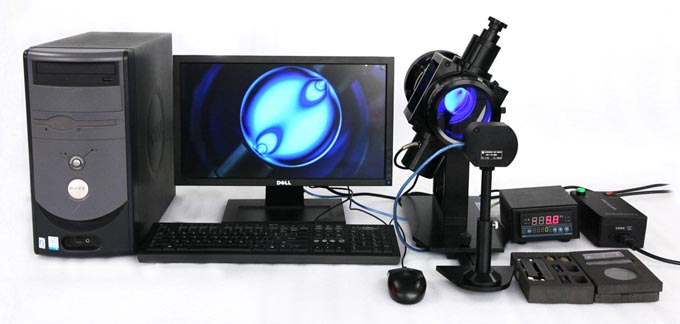

6.圖像采集：彩色攝像頭
7.力學傳感器及數顯表
8.簡易的加載架設計(國內已申請專利)，使得儀器的尺寸明顯縮小，并且可自由轉動觀察等差線和等傾線。

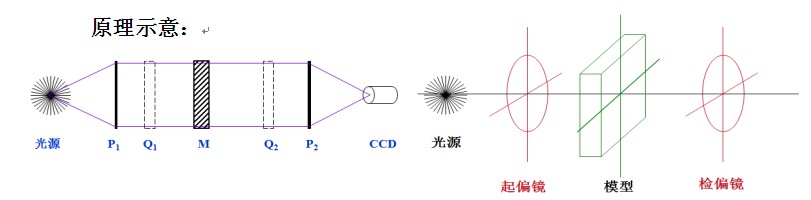

光彈儀光路原理圖
實驗示意及應用范圍：

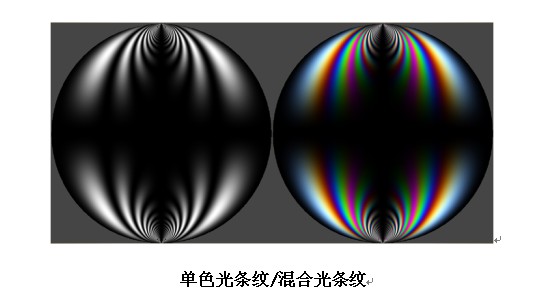

利用應力雙折射性質，在工程上可以制成各種機械零件的透明塑料模型，然后模擬零件的受力情況，觀察、分析偏振光干涉的色彩和條紋分布，從而判斷零件內部的應力分布。

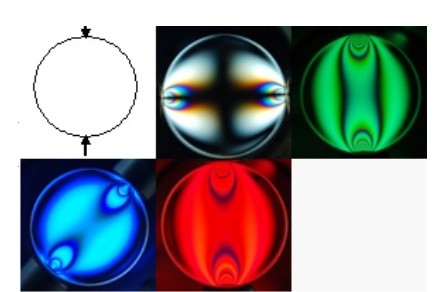

圓盤徑向受壓實驗：

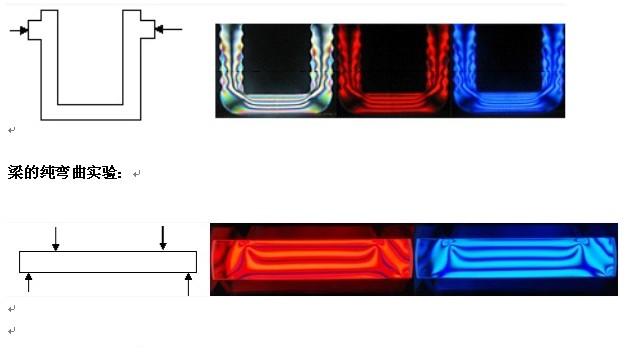

U型塊壓彎組合實驗：
注：光彈性方法直觀,能直接顯示應力集中區域，并準確給出應力集中部分的量值;它不但可以得到便捷應力而且能夠求的結構的內部應力。特別是這一方法不受形狀和載荷的限制，可以對工程復雜結構進行應力分析。
